概述

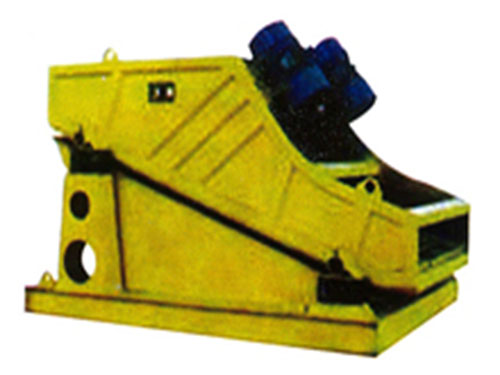

ZSG系列礦用重型振動篩是一種新型、高效的篩分設備，主要使用于冶金、礦石、煤礦、建材、電力、化工等行業，尤以冶金行業用途最為廣泛：是高爐槽下、焦化廠、選礦廠常用的篩分機械、該機采用新型節能振動電動機作為振動源，橡膠彈簧支撐并隔振。具有處理量大，篩分效率高、篩網更換方便、安裝及維修簡便等優點。
工作原理機構
ZSG系列礦用重型振動篩網是利用振動電機，是篩體沿激振動力方向作周期性往復振動，物料在篩面上沿直線方面作拋物線運動，從而達到篩分目的。
ZSG系列礦用重型振動篩由振動源、篩體篩網、減振裝置和底托組成，篩機側板采用優質鋼板制作而成：側板與槽梁、激振器采用高強度螺栓或環槽柳釘鏈接，機構合理，堅固耐用。
ZSG系列礦用重型振動篩技術參數表
|
規格型號
|
入篩粒度
(mm)
|
處理量
(t/h)
|
配用振動電機
|
功率
(kw)
|
雙振幅
(mm)
|
有效篩面
(m2)
|
重量()Kg
|
|
單層
|
雙層
|
|
1020
|
≤250
|
10-200
|
20-6
|
2×1.5
|
5-10
|
2
|
2300
|
2500
|
|
1224
|
150-250
|
30-6
|
2×2.2
|
2.88
|
3000
|
3400
|
|
1030
|
15-250
|
40-6
|
2×3.0
|
3
|
3300
|
3600
|
|
1530
|
20-350
|
50-6
|
2×3.7
|
4.5
|
5100
|
5500
|
|
1540
|
25-400
|
75-6
|
2×5.5
|
6
|
6800
|
7300
|
|
1836
|
25-400
|
75-6
|
2×5.5
|
6.48
|
7200
|
7600
|
|
2040
|
30-500
|
100-6
|
2×7.5
|
8
|
8000
|
8500
|
|
